Detaljer om Waszp

Waszp har siden lansering i juni 2016 allerede fått mange Awards:

Dinghy of the Year, Yachts & Yachting Award - 2016

Best Production Boat, The Foiling Week Awards, 2016

Performance Boat of the Year under 5m, China Cup Awards - 2016

Best One Design, Sailing World - 2017



Her er detaljerte beskrivelser av båten og dens viktigste komponenter.


Skroget

Skroget er designet med en hul nese for å tilpasse seg seilere i vektklasser fra 40-100kg. Den tyngre seileren kan begrave nesen uten å skape ekstra motstand, mens en lettere seiler ikke mister vannlinje lengde.  Et forholdsvis bredt skrog gjør det enklere å balansere båten å komme seg opp på foilene


Baugen

Den fremre kurven tillater "wand" (stavtilkoblingen) å bli brakt fremover for bedre å respondere i bølgene. Den gir også større løft fremover når du faller av - slik at den unngår å grave seg ned.

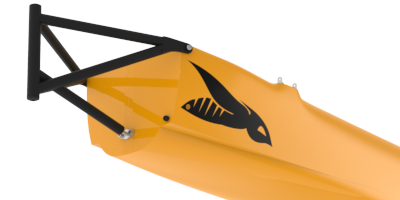

Hekken

Hekken har volum for å gi større oppdrift og for å forenkle manøvere i lavere fart og slag - som altetrnativt gjør at hekken synker og tar deg ned fra foilene.

Skroget innvendig


Skroget er bygget med et forsterket epoxy system med Soric kjerne for å gi et "skuddsikkert" skall.  Det tåler "hammerslag".  Ekstra stivhevet oppnåes fra de organiske kurvene i skroget langs det omfattende rammesystemet.


Tilbehør og styringssystemer er en kombinasjon av tilpasset design fra våre venner i Harken og Ronstan, eller egne spesialbygde løsninger.

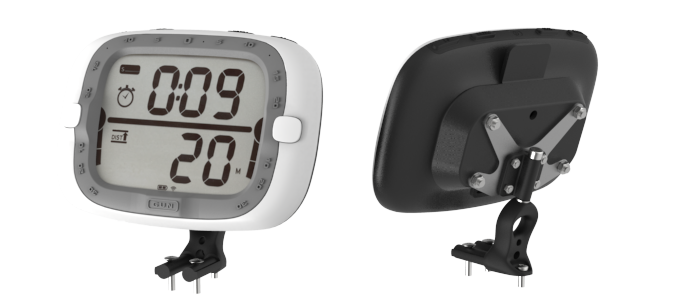

Ett integrert feste for GPS eller andre instrumenter som Velocitec er inkludert.

 WINGS

Vinger - En innovativ løsning


For å levere på "løftet" om foiling fra nybegynnere - til avanserte regatta-seilere så er en av utfordringene at vinkelen på vingene må være fleksibel.
I tillegg til at vingene er stive, så må de også være enkle å legge sammen for lagring og transport. Derfor måtte Waszp tenke nytt og innovativt. Løsningen ble et hengslet-vingesystem.

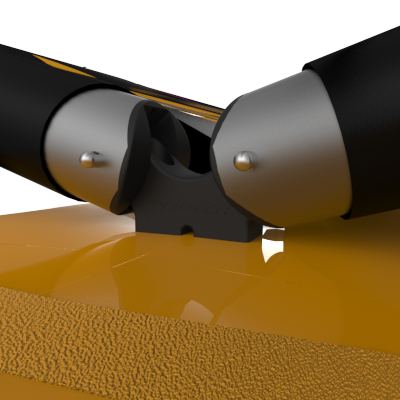

Waszp hengsel vingesystem.

 Hengslene gjør vingene bevegelig når man ønsker

Hengslene gjør vingene bevegelig når man ønsker


 Trampoline-sporene er bygget rett inn i skroget.

Trampoline-sporene er bygget rett inn i skroget.

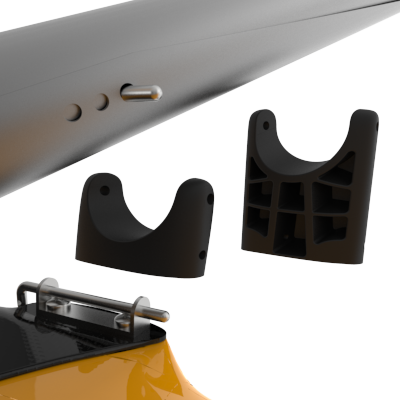

 Løftet på vingene kan endres raskt og enkelt med støtter. Et pinne- system låser i ønsket stilling.

Løftet på vingene kan endres raskt og enkelt med støtter. Et pinne- system låser i ønsket stilling.

 Trampolinen har en integrert flyteblære som gir lav luftmotstand, og positiv oppdrift for å gi en svært stabil plattform.

Trampolinen har en integrert flyteblære som gir lav luftmotstand, og positiv oppdrift for å gi en svært stabil plattform.

 Vingene er 6061 aluminiumsrør med forsterkede plast koblinger.

Vingene er 6061 aluminiumsrør med forsterkede plast koblinger.

 Trampolinen inkluderer oppbevaringslomme og integrerte holdere for drikkeflasker i umiddelbar nærhet til baksiden av trampolinen.

Trampolinen inkluderer oppbevaringslomme og integrerte holdere for drikkeflasker i umiddelbar nærhet til baksiden av trampolinen.

Foilene

Har gjennomgått et omfattende designarbeid for å utvikle deler som maksimert "all round" ytelse med tidlig "lift-off" og kontroll gjennom et bredt vind spekter


Aluminium var det eneste valget for Waszp.  Etter å bygget mer enn 2000 komposittfoiler erfarte KA Seil  at det ble for mye arbeid som skulle til for å få identiske produkter og perfekt finish.

Waszp har en målsetning om å være 100% konsekvent i å la seilerne fokusere på seilingen, istedet for at seilerne må bruke tide på å mekke på båten.

6061-T6 ble valgt fordi det er den sterkeste og mest marine kompatible aluminium-sorten (høyere strekkfast aluminium kan være for utsatt for korrosjon). Det er også mer holdbart og tåler større slitasje.


Både ror og foil kan heises opp noe som gjør sjøsettingen enklere og tryggere.

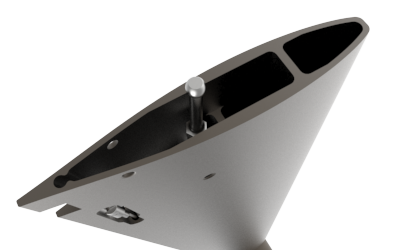

Titan sammenfletting gir den lastbærende styrken til grenseflaten mellom det horisontale og vertikale.

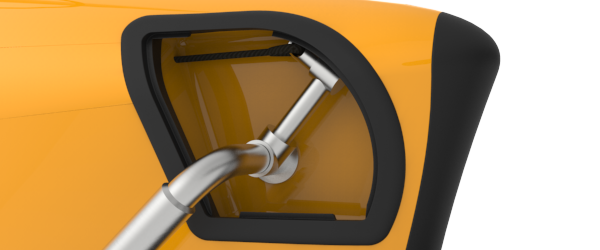

Hovedfoilen har en integrertklaff utstyrt med en enkel og robust mekanisk sensor system drevet av glassfiberstang

wand_contr2 (1).png

Foile systemet er bygget på mange års eksperimentering på Moth for å kombinere justerbarhet med enkel brukervennlighet.

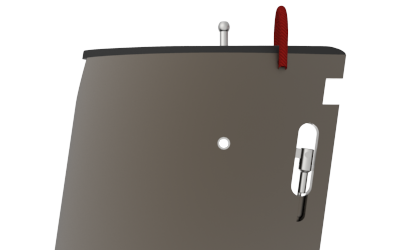

Hard eloksert aluminium benyttes for rorboksen og roret. En spesialtilpasset rorkultforlenger av aluminium med antisklibelegg.

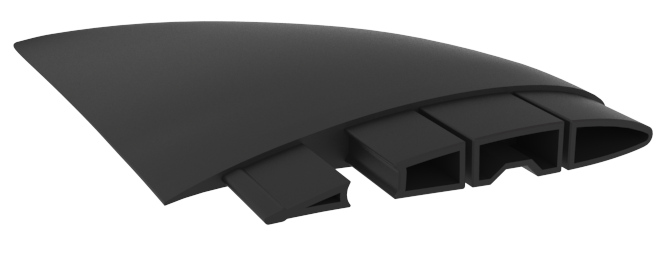

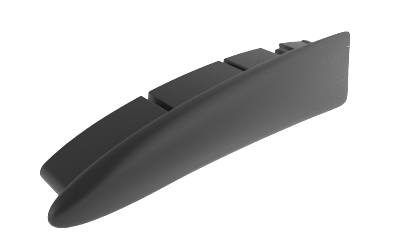

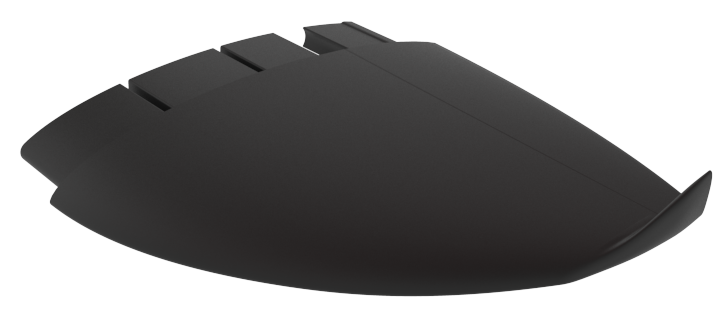

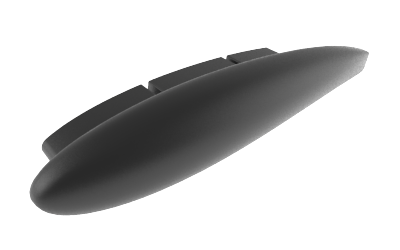

Den endelige designen av vingetuppene

En enormt mengde arbeid gikk inn å løse den siste design utformingen. Vi hadde også en omfattende CFD (computational fluid dynamics) analyse og testing av ulike vingetupper.

Det siste hovedfoil-vingetupp valget er mye mer konvensjonelt med små winglets (oppovergående, aerodynamiske finner på en vinge) og en kort kone på slutten av aluminium - omlag 130mm fra vingespissen


Det følger med beskyttelsestrekk til foilene.




Riggen

Optimalisering av enkel rigging, enkel tuning og effektiv ytelse over et bredt vind spekter var hovedmålet for WASZP riggen.

I tillegg, tillate foilene til å forbli på plass på land betydde at en normal bom-høyde var utelukket. En høy bom vil også langt på vei fjerne potensielle hodeskader og var årsak til en innovativ og nytenkende løsning.

Resultatet ble en rigg uten stag, med high performance seil med en vindsurfer bom som ikke trenger kick.

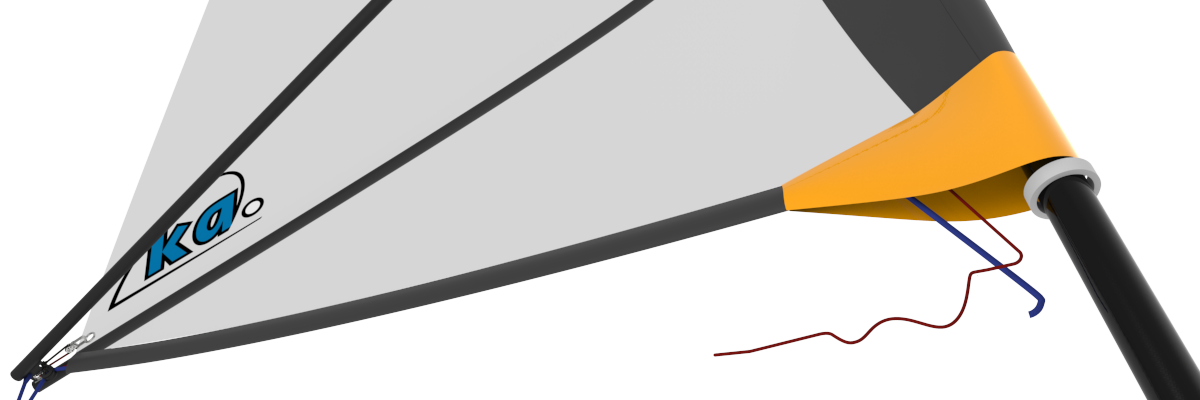

Skjøtet til seilet er på enden av bommen og sammen med uthalet løpende forover igjennom en integrert lomme bygd inn i underliket på seilet. Storseilskjøte kommer derifra tilbake igjennom en blokk i senter.

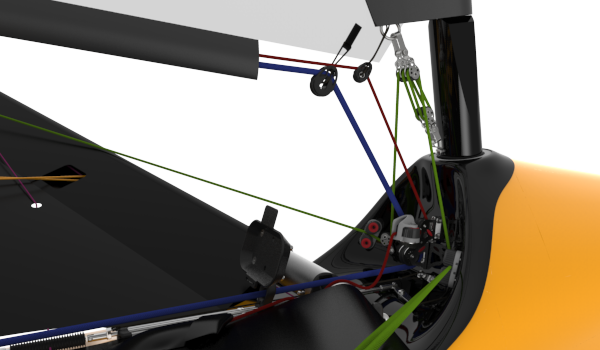

Cunningham og uthall blir styrt fra senter, ved basen av masten for enkelt å nå tauene.

SEIL


Waszp seilene er designet og konstruert av KA Sail, et verdensledende seilloft av "high performance" Moth og windsurfer seil. MSL serien til KA sail har dominert verden-s og nasjonale mesterskap det siste tiåret.

De nye MSL 16,5 seilene tok 1-2-3 plass i VM i Moth 2015

Tre ulike seilstørrelser er tilgjengelige etter seilerens vekt og erfaring. Seilene rigger du på en todelt mast.



Alle Waszp seil har en høy tuning konfigurasjon

Alminium Wasp bommen passer alle seilstørrelser og fester seg enkelt til masten igjennom en integrert løsning.


Waszp 5.8 m2 seil

Under utvikling

Seilergruppe: 40-60kg

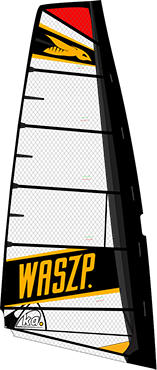

Waszp 6.9 m2 seil

Sort / Rød

Seilgruppe: 40-75kg

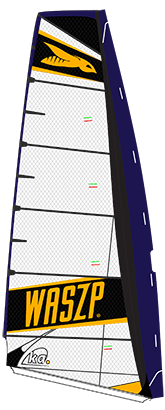

Waszp 8.2 m2 seil

Sort / Rød / Lilla

Seilgruppe 65-95kg
